	高速過濾器
	編號：
	規格：
	型號：
	日期：2010-07-06
	點擊：28256 次
	價位：￥ 0.00
放大圖片

【詳細介紹】

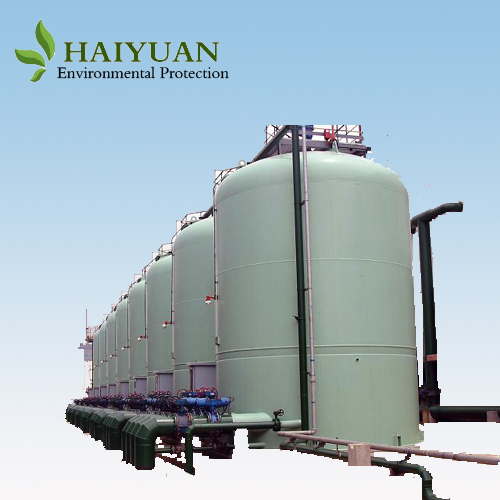

高速過濾器

一，概述
      gsl系列高速過濾器在原水懸浮物較多的情況下能確保出水水質的高質量，具有過濾速度高、處理水量大、占地面積小等優點。其操作分為人工操作和單臺(或多臺)程序控制自動操作兩種，由采用單位選定。gsl系列高速過濾器不僅適用于過濾處理懸浮物較多的原水，而且在循環供水系統中使用可改善不質，提高水的循環利用率，節約用水，是當前工業處理設施中必備的設備。　
      gsl系列高速過濾器由冶金部北京鋼鐵研究院設計。本產品早已用于鋼鐵廠中凈化處理軋鋼、連鑄的濁水(含有氧化鐵皮及油質)，以及凈循環水系統中旁濾處理，經過多年運行考驗，取得了十分滿意的效果，深受廠礦企業用戶的歡迎。
二、規格及技術性能
      在設計中為gsl系列高速過濾器布置緊湊合理，配管美觀、操作方便，特在同一規格的過濾器中分設甲、乙兩種型號，供用戶選用。
技術性能表

規格		gsl -2	gsl -2.6	gsl -3	gsl -3.5	gsl -4	gsl -4.5	gsl -5
濾水面積		3.14	5.31	7.07	9.62	12.56	15.90	19.63
最高濾速		40	40	40	40	40	40	40
最大濾水量		125	210	280	385	500	635	785
最大進水壓力		≯0.4mpa
濾前水水質	懸浮物	≤80mg/l
	油	≤10-20mg/l
濾后水水質	懸浮物	≤10mg/l
	油	≤5~15mg/l
過濾器內平均壓力損失		~0.05mpa
過濾器清洗時參數	反洗水強度	40m³/m²h
	反洗水壓力	0.15mpa
	反洗空氣強度	15m³/m²h
	反洗空氣壓力	0.07mpa

基礎尺寸表

規格		gsl -2	gsl -2.6	gsl -3	gsl -3.5	gsl -4	gsl -4.5	gsl -5
θ1(mm)		2290	2890	3290	3790	4290	4790	5290
θ2(mm)		2160	2760	3160	3660	4160	4660	5160
θ3(mm)		2020	2620	3024	3524	4024	4524	5028
h1(mm)		282	282	282	282	282	282	282
n-m		8-m24	8-m24	8-m24	8-m24	8-m24	8-m24	8-m24
重量（噸）	設備重量	7.0	8.8	10.5	13.3	16.4	19.7	23.3
重量（噸）	運行重量	29.8	47.5	62.2	86.6	116.7	149.1	188.5

注：設備重量不包括濾料及水重，運行重量包括設備重量、濾料重量及水重。
三、操作要求
（一）裝填濾料
      濾料是確保水質處理效果的關鍵，為此必須嚴格地采用規定的濾料，保證濾料技術性能及規格，不能隨意降低濾料標準。
      濾料在裝填前必須沖洗干凈，不得含有泥渣雜物，然后按濾料粒度級配要求分層裝填。
（二）濾料補充更換
      由于濾料連續使用后，需將其截留物定期反洗干凈，使濾料恢復良好的過濾作用。濾料長期工作，會有破損，如操作不當，會有“跑料”發生。為此需定期檢查濾料狀況，如有虧料情況，需及時補充，如濾料運行時間過長，出水水質長期不清，或濾層發生亂層，則需更換或重新級配濾料。

	運行	過濾器反洗				重新投入運行
	運行	放水	水反洗	水氣反洗	水反洗	重新投入運行
v1原水出水閥	△	×	×	×	×	△
v2凈水出水閥	△	×	×	×	×	△
v3反洗排水閥	×	△	△	△	△	×
v4反洗進水閥	×	×	△	△	×	×
v5反洗進氣閥	×	×	×	×	×	×
v6放水閥	×	×	×	×	×	×
v7泄氣閥	自動泄氣

注：1、v6放水閥用于排放空時開啟；△閥開，×閥閉
2、如采用自動控制程序操作，即把上述v1-v5閥門改用氣動或電動閥門，并與反洗水泵，反洗氣源聯鎖。各閥門操作時間可根據具體情況選定。
3、反洗時必須嚴格控制反洗水及空氣的壓力和流量。
